墙壁开关厂家带你拆解一位单控开关结构图

　　什么是一位开关

　　一位开关即为单联单开，一个开关控制一个灯，在同一个开关面板上有一组的称为一位。一位指一个面板有一个关按钮，它可以控制一组灯具。

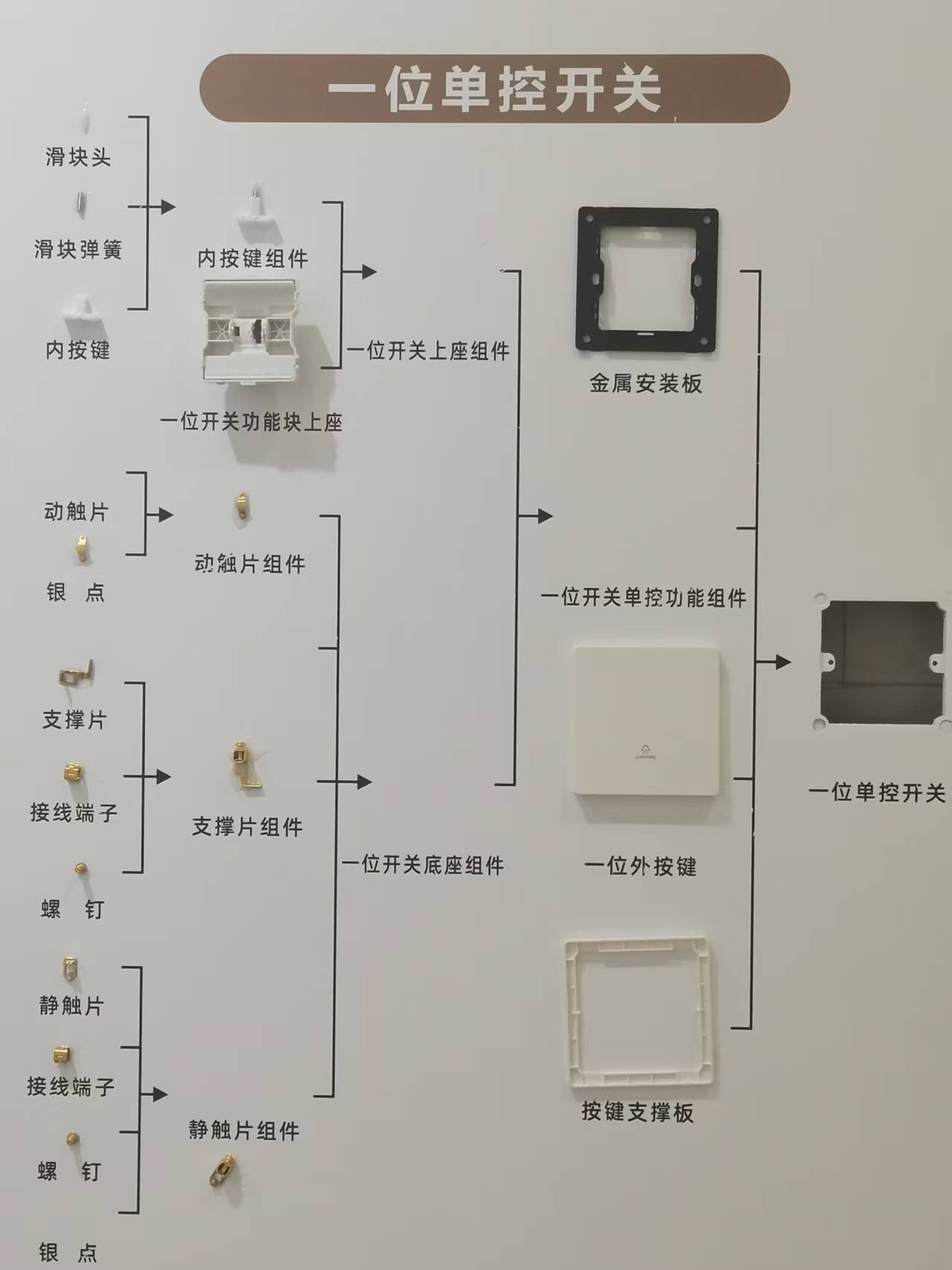

　　一位单控开关组成结构

　　包含‌固定触头‌、‌动触头‌和‌弹簧机构‌，通过机械操作按钮触发动触头接触或脱离固定触头，形成电路的通断。 ‌1接线端子

　　通常设有‌L(或COM)‌和‌L1‌两个接线柱，分别连接火线进线和出线。 ‌

　　操作部件

　　部分型号(如手捏开关)内部设有‌软线接口‌，便于台灯等延长线开关的灵活安装。 ‌

　　辅助设计

　　部分产品(如专利型号)采用‌无边框结构‌设计，面盖与中框通过转轴和扭簧实现按压操作，减少按压声并优化线路布局。

　　开关选购方法

　　1、眼观：通常好的产品外观平整、无毛刺披峰，色泽与材料采用进口优质PC料，阻燃性能良好，有些产品表面虽光洁，似乎涂了一层油，但色泽苍白、质地粗大，这类材料阻燃性不好，给家居用电埋下了火灾隐患。

　　2、手动：好的产品面板用手非常难直接取下，需要借助一定的专用工具，而普通的非主流中低档产品则非常容易用手取下面盖，造成家居与公共场所的不雅。

　　3、耳听：轻按开关功能件，滑板式声音越轻微、手感越顺畅，节奏感强则质量比较好;反之，启闭时声音不纯、动感涩滞，有中途间歇状态的声音则质量比较差。

　　4、看结构：现在较通用的开关结构有两种：滑板式与摆杆式。滑板式开关声音雄厚，手感优雅舒适;摆杆式声音清脆，有稍微金属撞击声，在消灭电弧和使用寿命比传统的滑板式结构较稳定，技术成熟。

　　5、比选材：开关纯银导电能力大，发热量低，安全性能强，触点运用铜质材料则性能大打折扣;插座材料运用锡磷生铜片可得到配合较好的强度、韧性、弹性等指标。
