常见开关插座接线图(一开单控开关/一开双控开关/一开五孔单控插座)
发布时间:2025-12-25 10:35:26 | 浏览次数:

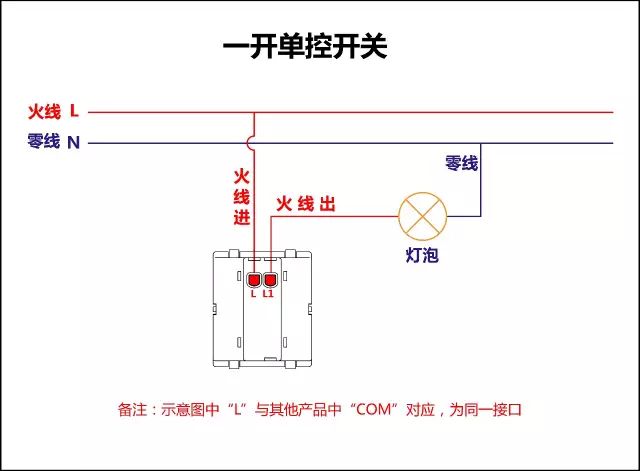

一开单控开关接线图:

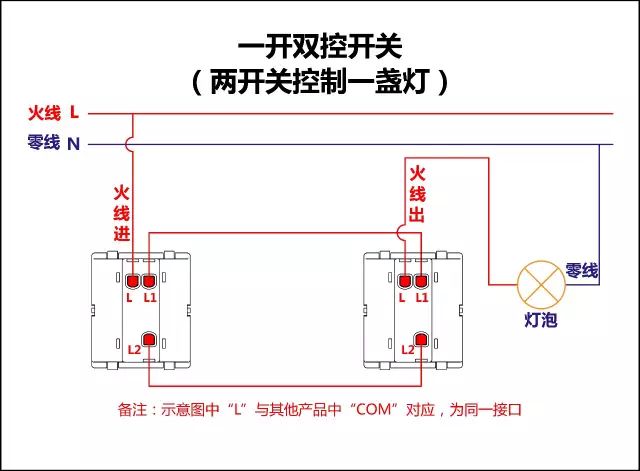

一开双控开关接线图:

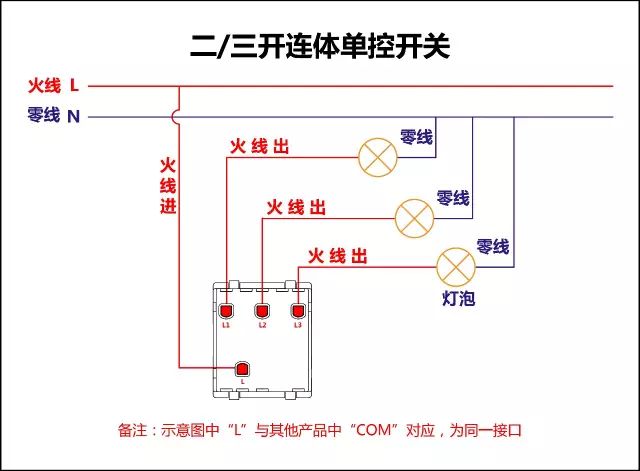

二/三开连体单控开关:

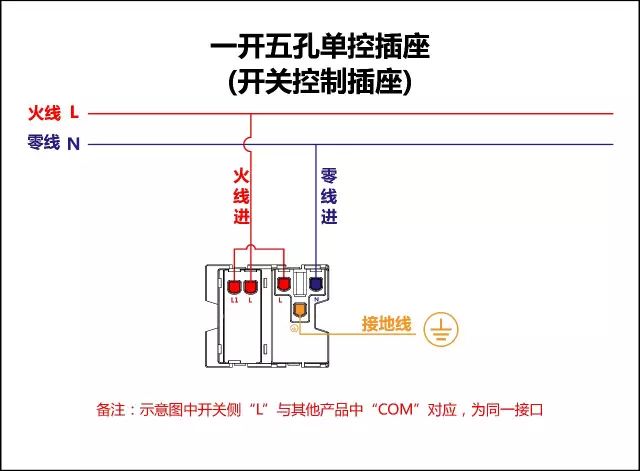

一开五孔单控插座接线图1:

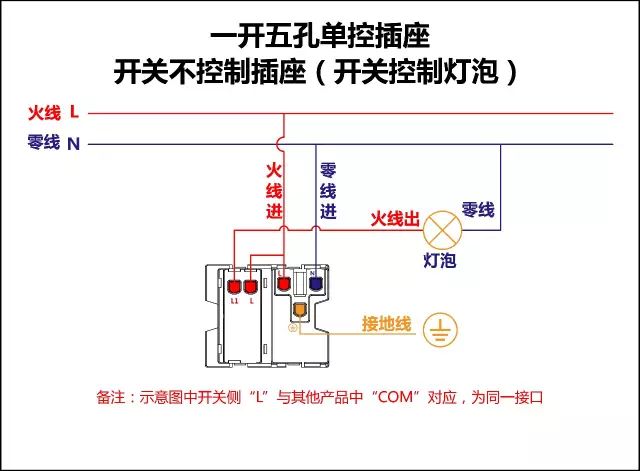

一开五孔单控插座接线图2:
